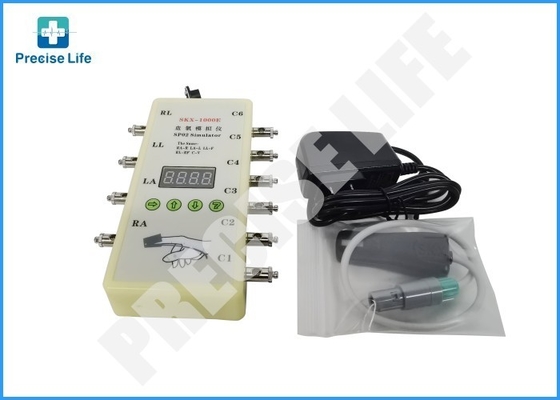

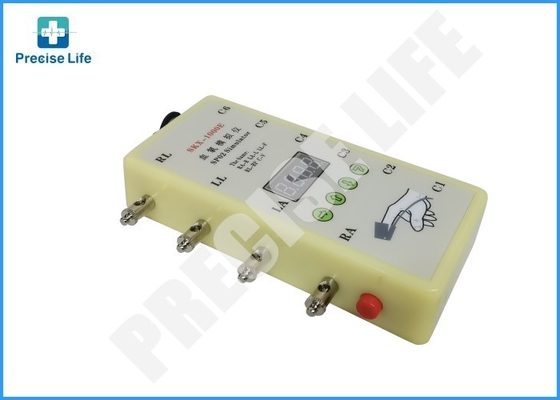

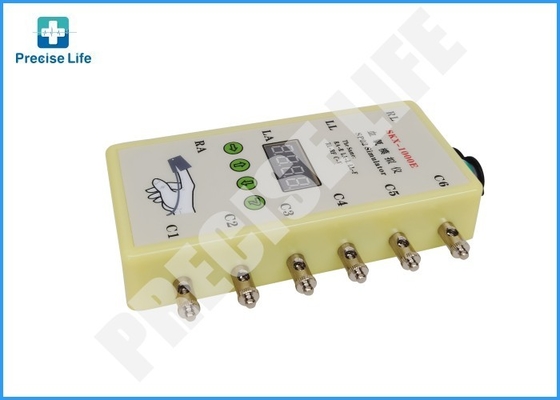

10 kurşun ile ECG SpO2 Tıbbi simülatörü, Tıbbi Simülasyon Ekipmanları

EKG simülatör işlevli SpO2 Medical simülatörü 10 uçlu SpO2 simülatör

SpO2 İşlev tanıtımı:

EKG işlevi giriş:

Dalga biçimi kodu tanıtımı:

1. Oksijen doyma değerleri, simülatörün SpO2 oranını ayarlayın;
2. Nabız hızı değeri, simülatör nabız hızı değerini ayarlayın;
3. Oksijen doygunluğunun veri eğrisini seçin;
4. Normal EKG dalga formu, 12 uçlu farklı aralıklar ve senkron dalga türleri;
5. Artı-eksi üçgen dalga formu;
6. Kare dalga, tarama hızını ölçmek için kare dalgayı kullandı;
7. Sinusoidal dalga, genlik-frekans karakteristiğini ölçmek
8. Analog QRS dalga formunun T dalgası genliği, kalp atış hızı değeri, R dalgası genliği ve R dalgası genişliğini değiştirebilir;
9. Solunum dalga formunu simüle edin;
A. Sinyalin genliğini ayarlayın;

Not:

1. The simülatör otomatik olarak 98 değerinde bir kan Oksijeni, 80 nabız hızı, eğrisinin kan Oksijen parametre verisini üretecektir,
ve 4 normal EKG dalga formu ve solunum hızını 15bpm solunum dalga formu olarak kodlayın.
2. Spo2 sensörünün ışığına karşı taklit parmak kısmı; ve taklit parmak kısmı, Sp02 sensör PD'ye karşı; ve emin ol
taklit parmağın beyaz renkli penceresinin SpO2 sensörünün PD'si ile aynı hizada olması veya geçersiz verilere yol açması.
3. Simülatör, otomatik olarak 1 mV'de II kurşun genliğini ve kalp atış hızı tespit dalgalarını, kare dalgaları, sinüzoidal dalgaları üretecektir.
QRS dalgası, tüm lead II amplitüdünde 1mV'dir.
4. Pil belirli bir değerden daha düşük olduğunda, dijital ekranın içeriği zayıf pil olduğunu göstermek için yanıp söner ve sonra devam eder
sadece yaklaşık dört saat çalışmak. Lütfen, şu anda EKG dalga formu genliğinin düşeceğini unutmayın.
5. EKG makinesine EKG parçası bağlantısı: RA-R (sağ kol), LA-L (sol kol), LL-F (sol bacak), RL-RF (sağ bacak), C1-C6 (göğüs kablosu).
6. Hasta monitörüne EKG parçası bağlantısı: RA-sağ kol (beyaz), LA-sol kol (siyah), LL-sol bacak (kırmızı), RL-sağ bacak (yeşil), C1-C6 göğüs ucu (kahverengi) .
7. EKG parçası 3 bağlantıya yol açar: RA-sağ kol (beyaz), LA-sol kol (siyah), LL-sol bacak (kırmızı).
8. Farklı ilgili bağlantıyı tanımlayın: L-LA, R-RA, RF (N) -RL, F-LL, CV.

Anahtar açıklama:

Bir tuş kombinasyonuna ek olarak, seçim tuşları, artırma tuşu, azaltma tuşu, Enter tuşu ile başlayan 4 tuş vardır.

Anahtar Seç:

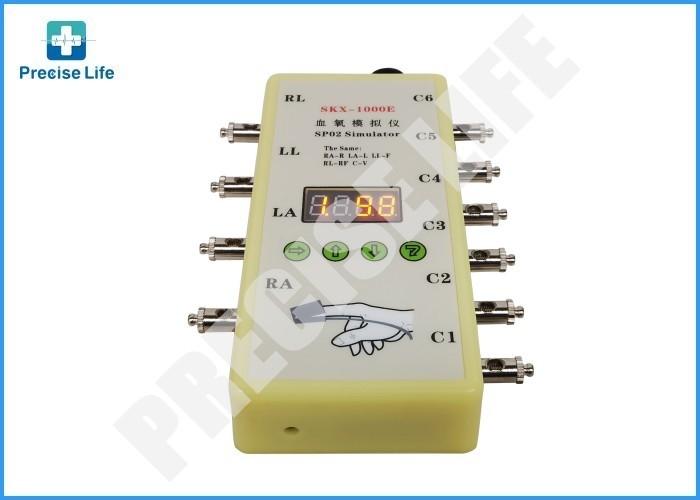

Bu tuş değiştirmek istediğiniz parametreyi seçmek için kullanılır; Dört kodun görüntülendiğini gösteren dört LED tüp vardır,
1. LED temsilcisi dalga biçimi kodu, LED 2-4, parametreyi temsil eder (2, yüzün değeri on, 3, 4 bitin temsilcisidir)

Anahtarı artırmak:

Parametreyi artırmak için kullanın

Azaltma anahtarı:

Parametreyi azaltmak için kullanın

Giriş anahtarı:

Seçtiğiniz parametreyi onaylamak için kullanın

Kombinasyon anahtarı:

Seçme tuşuna ve Giriş tuşuna aynı anda basın, Giriş tuşunu bırakın, seçim tuşunu bırakın,

Enter tuşuna tekrar çift tıklayın, kombinasyon tuşu başarıyla seçildi ve farklı içerik gösterilecek.

Her kodun işlem yolları:

1. Kan Oksijen değeri:
1) Kan Oksijen değeri ayarı:% 80,% 85,% 90,% 98, bu 4 puan değer saptama kalibrasyonu, tolerans <= 1;
% 60,% 65,% 70,% 75, bu 4 puan değer saptama kalibrasyonu, tolerans <% 2;
2) Başlangıç ​​değeri:% 98; Kan oksijen değerini artırma tuşu ile seçip ayarlayabilir ve anahtarı doğrudan azaltabilirsiniz.

2. Nabız hızı değeri:
1) Nabız hızı değeri ayarı: 30,60,80,100,120,160,180,240 bpm toplam 8 test noktası;
2) Tolerans <= 1 bpm;
3) Başlangıç ​​değeri 80 bpm'dir, nabız hızı değerini artırma tuşu ile seçip ayarlayabilir ve anahtarı doğrudan azaltabilirsiniz.

3. Dalga biçimi veri eğrisi seçimi:
Veri 1, BCI eğrisi, veri 2, eğrisidir.

4. Normal EKG dalga formu:
* Kalp atış hızı ayar aralığı: 10-200bpm (Başlangıç ​​değeri: 60 bpm)
* Sinyal genliği sabittir
5. Artı-eksi üçgen dalga formu
* Frekans aralığı: 10-300bpm (Başlangıç ​​değeri: 75 bpm)
* Genlik aralığı: 0.1-4Mv (10: 0.1mV, 400: 4mV)
* 2 mod, Mod 1: Pozitif dalga formu; mod II: negatif dalga formu; Seçmek için kombinasyon tuşunu kullanın.

6. Kare dalga
* Frekans aralığı: 0.1Hz-10Hz (10: 0.1Hz, 100: 10Hz); (Başlangıç ​​değeri: 1 Hz)
* Genlik aralığı: 0.1-4Mv (10: 0.1mV, 400: 4mV);
7. Sinüzoidal dalga
* Frekans aralığı: 1-100Hz (Başlangıç ​​değeri: 25 Hz)
* Genlik aralığı: 0.1-4Mv (10: 0.1mV, 400: 4mV)

8. Analog QRS-T dalga formu:
Bu dalga formunun 4 çalışma modu vardır
Model 1: T-dalgası genliği değiştirilebilir;
Model 2: Dalga şekli frekansını ayarlayın;
Mod 3: QRS dalga formunun genliğini ayarlamak;
Model 4: QRS dalgasının genişliğini ayarlayın;

çalışma modu kombinasyon tuşlarıyla değişebilir.
* T dalga genliği ayar aralığı: 0.1mV-2mV; (Başlangıç ​​değeri: 10)
* Dalga şekli frekans ayar aralığı: 20-300bpm; (Başlangıç ​​değeri: 75)
* QRS dalga formu genlik aralığı: 0.1mV-2mV; (Başlangıç ​​değeri: 1mV)
* QRS dalga genişliği aralığı: 10ms-150ms; (Başlangıç ​​değeri: 80ms)

9. Solunum dalgasını simüle edin:

* Frekans aralığı: 10-100time / min; (Başlangıç ​​değeri: 15bpm)
* Not: Solunum kablosu RA-LL, temel empedans 1k'tır. Hasta monitörü solunum kablosu başka bir lead ise, lütfen monitör parametresini ayarlayın veya lead bağlantı yolunu değiştirin.

A. Sinyal genliği ayarı:
* Genlik aralığı: 0.1mV-4mV (10: 0.1mV, 400: 4mV); (Başlangıç ​​değeri: 100)
* Not: Bu genlik ayarı 5,6,7 dalga biçimi genliğini etkiler.
